電子電路中的接地是什么？

当您开始學习電路时，您肯定会问“接地是什么？”。在某一点或另一点。您是否真的想将電路接地？

首先：電子设备的接地不同于墙上插座的接地（尽管有时会连接）。

電子设备接地

在電子产品中，接地只是我们在電路中特定位置所使用的名称。

例如，在具有一个電池（带正极和负极端子）的電路中，我们通常将负极端子称為接地。

為了简化绘制電路，我们使用一个符号。

地面符号

因此，您不必在要连接到负号的所有位置上画線，而应在其中放置接地符号。当负号的连接很多时，这会使電路图更整洁。

使用接地符号的示例電路

显示接地符号时的電流流动

要查看带有接地符号的電路图中電流的流动方式，只需连接所有具有接地符号的点即可。这就是构建電路时要做的。

使用接地符号的原理图

相同的示意图，没有接地符号

具有正极，负极和接地连接的電路

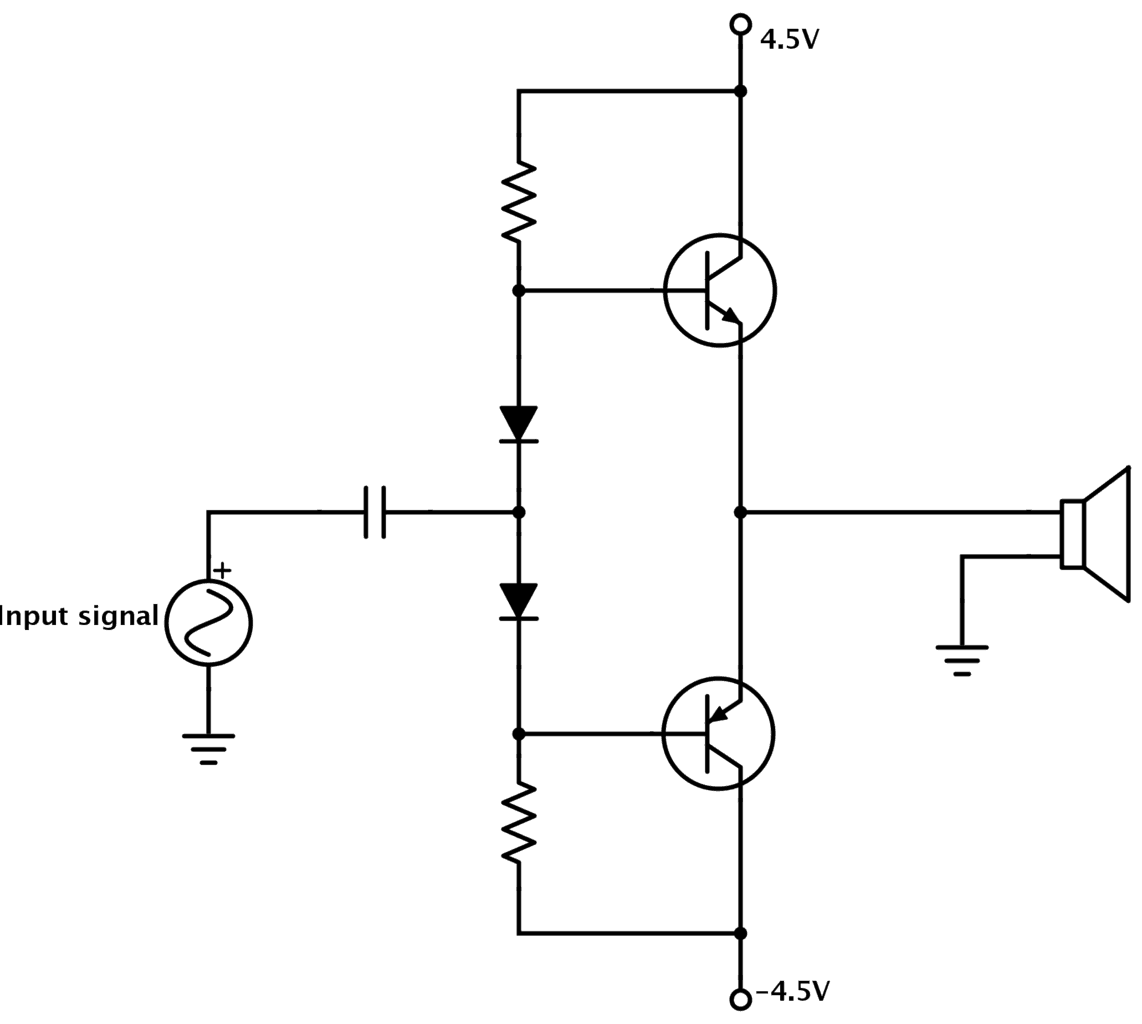

在一些示意图中，您会发现到正极端子，负极端子和接地端子的连接。

这在例如放大器電路中很常见：

那么，这是如何工作的呢？

在这种情况下，接地是正极端子和负极端子之间的中间点。例如，可以通过串联连接两个電源来创建这三个電压点：

使用双電源时接地

由于接地端子位于+ 9V和-9V之间的中间位置，因此通常将其称為零伏（0V）。

单击此处了解什么是负電压。

墙上插座的接地是什么？

但是，有时接地是指与地面的实际连接。在谈论房屋墙壁插座的布線时就是这种情况。在这种情况下，接地连接是到房屋外地面的实际连接。

此连接是出于安全考虑，通常连接到设备的机箱。其想法是，如果出现问题，使带電的電線与机箱接触，则如果您触摸机箱，则電流会流向大地，而不是通过您的身體。

在某些情况下，例如在音频放大器中，信号接地通常也连接到机箱，因此也连接到大地。
